“雷電在線智能監測系統”是我司防雷事業的又一高新技術產品，專為在線監測雷電流參數、浪涌保護器（SPD）劣化程度、浪涌保護器（SPD）遙信監測、浪涌保護器（SPD）動作次數、空氣開關狀態、三相電壓監測、環境溫濕度監測，無需自檢、實時監測、采用RS485有線通信或無線通信傳輸數據，實現遠程在線監測。在線監測浪涌保護器（SPD）劣化狀態，浪涌保護器（SPD）發生異常，浪涌保護器(SPD)出現動作（雷擊計數）、空氣開關出現跳閘、三相電壓出現異常波動時，秒級報警，將故障狀態及發成時間以短信方式發到維護人員手機。分析儀可連接到后臺服務器，在網絡范圍內，電腦、智能手機可與遠程監控任意一個浪涌保護器（SPD）的情況。產品采用工業級設計，具有高精度、高穩定性、高可靠性。

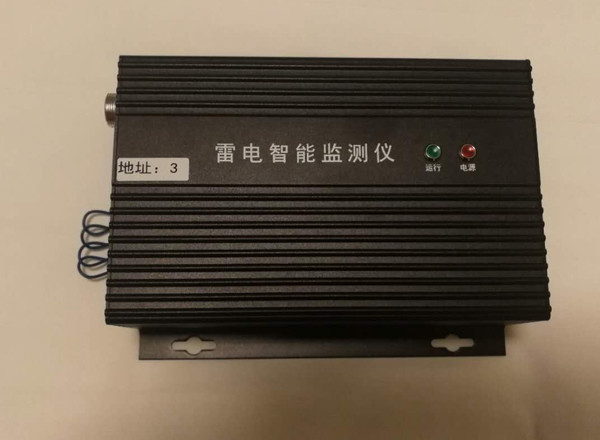

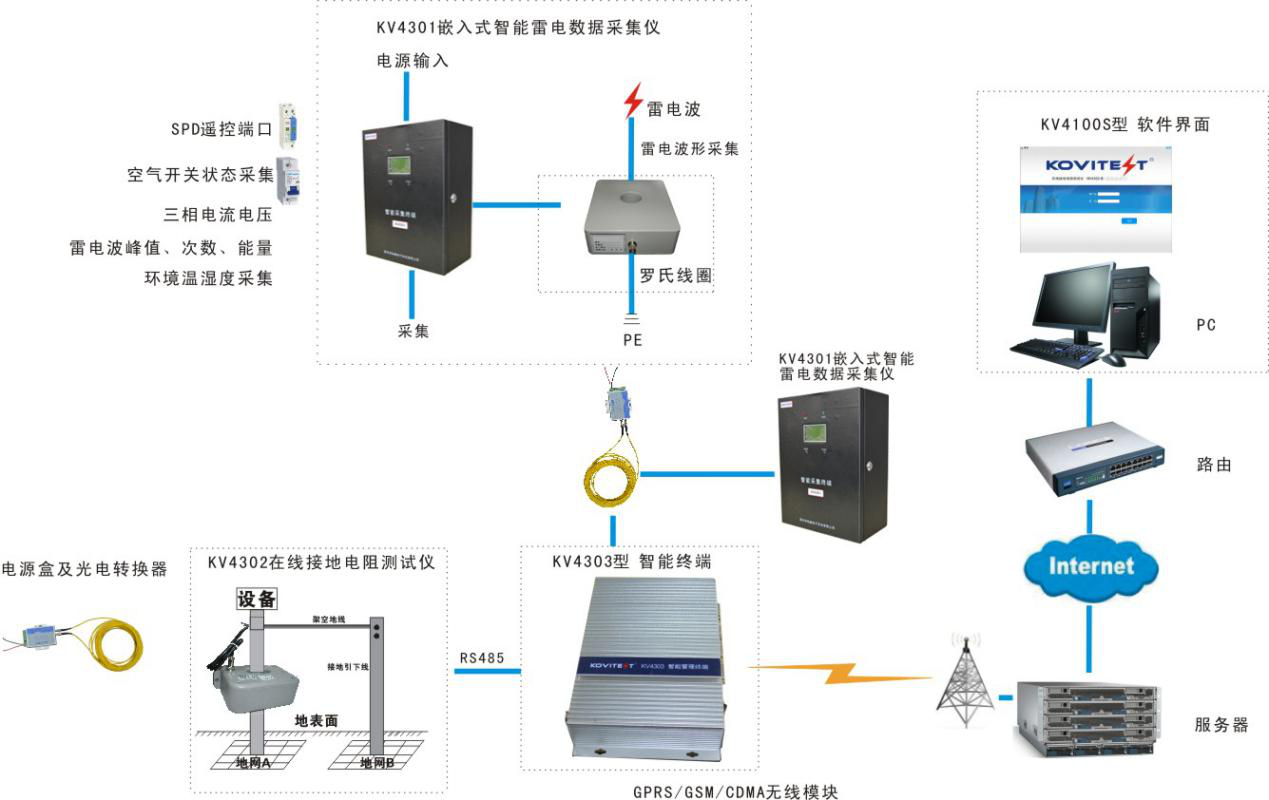

一、系統圖：

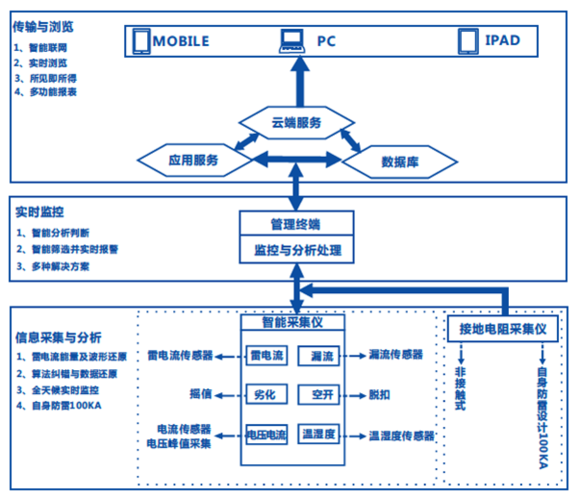

二、雷電在線智能監測系統介紹
本系統物理連接是通過TCP/IP有（無）線網絡把服務器及采集終端有機的組合在一起。結合B/S前端和C/S后臺程序組成一個完整的信息化管理系統，系統包涵數據采集、保存、實時報警、信息發布、及信息管理等諸多功能
三、產品特點：
1.雷電流的幅值（1KA—100KA）——專利
2.雷電能量計算（波形面積）——專利
3.終端采集模塊防雷功能——專利
4.多通道雷電在線監測系統是由數據采集終端、基站通訊系統和后臺分析控制系統三部分組成。
5.主要針對防雷工程公司的防雷工程、防雷用戶、避雷器設備公司在工程安裝后檢驗自身安裝的產品雷擊情況。過對雷擊波形的采集及雷擊點數分析，檢驗自身防雷產品的健康情況，起到預先的防護作用。
6.雷電在線監控系統，根據環境的不同設定3G、無線或光纖三種數據傳輸模式；
7.采集的波形具有無極電采集與還原記錄，需具有產品技術優勢；采集按照2種模式：一般采集及高密度采集；采用1個主機控制8個采集點模式進行，每個末端采集點分為幾個通道。
8.信號采集需要具有以下：
雷電波形
FM遙線數據波形
空開狀態采集
接地狀態（斷開、良好）采集
接地線組織狀況采集
9.雷電環境特征參數進行在線實時采集
10.超標參數進行報警
11.報警信息發送到指定人員手機上
12.參數查詢及數據分析
13.保存歷史數據
四、系統功能：
1.雷電環境特征參數進行在線實時采集，無需人員現場逐個勘察。
2. 超標參數進行報警，報警信息發送到指定人員手機上。
3. 參數查詢及數據分析。
4. 保存歷史數據
a) 提供精確的原始數據
b) 研究雷電及電磁脈沖輻射特性
c) 分析雷害事故
d) 雷擊跳閘事故責任認定，擺脫依靠人員經驗判斷雷擊故障類型
5. 遠程雷電環境特征參數監控，雷電預防作用
五、行業對象
通信、電力、機場、石油、化工、氣象、鐵路、橋梁、航空、隧道、交通軌道系統、公安、交通指揮、軍事系統及防雷工程公司。

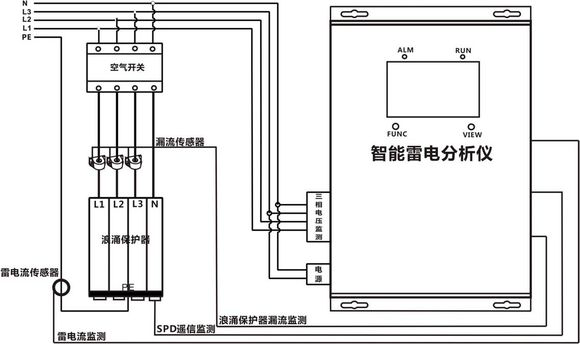

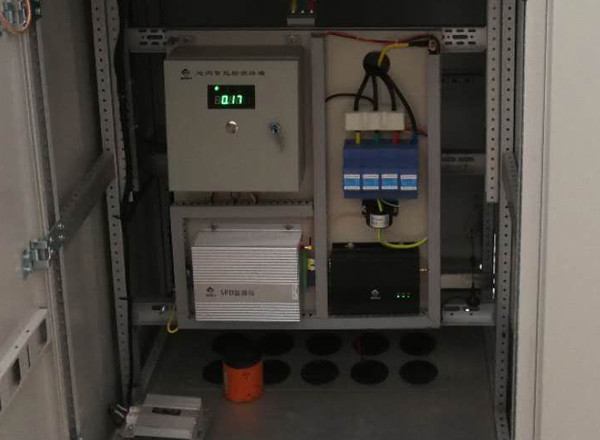

六、安裝
1：雷電流監測：通過雷電流傳感器采集雷擊峰值、極性、能量、次數、時間。
2：SPD漏流監測：通過SPD漏流傳感器采集SPD漏流值，判斷SPD劣化程度。
3：SPD遙信監測、空氣開關監測、三相電壓監測、溫濕度監測。
七、軟件說明
1：實時數據查詢：實時查詢現場防雷狀態。
2：歷史數據查詢：查詢過往歷史雷擊、故障信息，永久存檔。
3：報警短信通知：設置多級告警模式，根據報警級別不同實時短信通知維護人員。
4：地圖定位站點：準確定位站點位置，出現雷擊、故障站點指示立馬呈現報警紅色閃爍。
5：遠程參數設置：遠程修改用戶管理，雷站檔案、終端檔案、短信檔案器件檔案。
八、產品性能參數說明
1.智能雷電分析儀
采集8個SPD遙信端口狀態，4個空氣開關的狀態，雷電波峰值，極性，能量、時間、次數，三相電壓采集、2路溫度濕度采集，3路SPD漏流采集、一路RS485通信、一路RS232通信，一個LCD顯示屏、兩個指示燈、兩個按鍵，AC220V或DC24V供電
適應電網系統：220V/380V
防雷能力： Imax(8/20μs) 100KA Up<1.5KV
雷電流檢測： 1路
雷擊強度： 1KA-100KA
雷擊極性： 正/負極
雷擊能量： 0-35AS
雷擊次數： 999次
雷擊時間： 年/月/日 時/分/秒
SPD遙信檢測： 8路
空開狀態檢測： 4路
SPD劣化程度檢測：3路
電壓檢測： 單相220V電網、三相380V電網 0-440V
溫度濕度檢測： 2路，-40℃~80℃,0-99.9%RH
組網： 靈活組網
協議： 系統協議
通訊方式：： RS-485 (*無線)
顯示模塊： 128×64點陣式液晶顯示(帶背光)
工作溫度： -20℃~+60℃
儲存溫度： -40℃~+80℃
相對濕度： 10%~90%（40℃）
輸入電源： AC220V或 DC24V
功耗： 10W
安裝方式： 壁掛式安裝，臺式安裝
安裝尺寸： 280*186*55mm
產品重量： 1.5kg
IP等 級： IP20
2.SPD監測儀（帶漏流）
SPD監測儀A可以采集1路遙信檢測、3個SPD劣化程度檢測，1個空氣開關的狀態，1路雷擊計數、三相電壓采集、2路溫度濕度采集，一RS485通信，DC12V供電
適應電網系統： 220V/380V
防雷能力： Imax(8/20μs) 100KA Up<1.5KV
通訊方式：： RS-485 (*無線)
SPD劣化檢測： 1路
空開狀態檢測： 1路
SPD劣化程度檢測：3路劣化
電壓檢測： 單相220V電網、三相380V電網 0-440V
組網： 靈活組網
協議： 系統協議
溫度濕度檢測： 2路，-40℃~80℃,0-99.9%RH
顯示模塊： 128×64點陣式液晶顯示(帶背光)(*選配)
工作溫度： -20℃~+60℃
儲存溫度： -40℃~+80℃
相對濕度： 10%~90%（40℃）
輸入電源： DC24V
功耗： 5W
安裝方式： 壁掛式安裝，臺式安裝
安裝尺寸： 160*110*60mm
產品重量： 800g
IP等 級： IP65
3.三合一SPD監測儀
三合一SPD監測儀可以采集1路SPD遙信狀態，一路空開，一路雷擊計數，一路RS485通信，DC12V供電
適應電網系統： 220V/380V
防雷能力： Imax(8/20μs) 100KA Up<1.5KV
SPD遙信檢測： 1路 空開檢測： 1路 雷擊計數： 1路
組網： 靈活組網
協議： 系統協議
通訊方式： RS-485 (*無線)
顯示模塊： 128×64點陣式液晶顯示(帶背光) (*選配)
安裝方式： 壁掛式安裝，臺式安裝
安裝尺寸： 160*110*60mm
工作溫度： -20℃~+60℃
儲存溫度： -40℃~+80℃
相對濕度： 10%~90%（40℃）
輸入電源： DC24V
功耗： 5W
IP等 級： IP65
產品重量： 800g
功耗： 5W
安裝方式： 壁掛式安裝，臺式安裝
安裝尺寸： 160*110*60mm
產品重量： 800g
IP等 級： IP65
4.雷電流監測儀
雷電流監測儀可以采集到一路的雷電波峰值、極性、能量、時間、次數，一路RS485通信，DC12V供電
適應電網系統：220V/380V
防雷能力： Imax(8/20μs) 100KA Up<1.5KV
雷電流檢測： 1路
雷擊強度： 1KA-100KA
雷擊極性： 正/負極
雷擊能量： 0-35AS
雷擊次數： 999次
雷擊時間： 年/月/日 時/分/秒
顯示模塊： 128×64點陣式液晶顯示(帶背光) (*選配)
組網： 靈活組網
協議： 科威協議
通訊方式： RS-485 (*無線)
工作溫度： -20℃~+60℃
儲存溫度： -40℃~+80℃
相對濕度： 10%~90%（40℃）
輸入電源： DC24V
功耗： 5W
安裝方式： 壁掛式安裝，臺式安裝
安裝尺寸： 160*110*60mm
產品重量： 800g
IP等 級： IP65
5.接地電阻監測儀
KV4302可以采集一路接地電阻值，一路RS485通信，DC6~9V供電。
功能：回路接地電阻在線監測，金屬回路聯結電阻在線監測、接地 狀況監測
防雷能力： Imax(8/20μs) 100KA Up<1.5KV
電阻量程： 0.01Ω-200Ω
分辨率： 0.001Ω
精度： ±2%rdg±3dgt(20°C±5°C,70%RH以下）
地線穿孔尺寸： 60mmx30mm,閉口式（可以穿過60mmx4mm扁鋼或外徑 Φ30mm電纜)
通訊方式： RS-485 (*無線)
組網： 靈活組網
協議： 系統協議
工作溫度： -20℃~+60℃
儲存溫度： -40℃~+80℃
相對濕度： 10%~90%（40℃）
輸入電源： DC6~9V
功耗： 10W
安裝方式： 地線穿心通過檢測儀中心孔，壁掛式安裝，臺式安裝
安裝尺寸： 180x168x68mm
產品重量： 2.1kg
安裝尺寸： 160*110*60mm
產品重量： 800g
IP等 級： IP65
