工程涉及的產品規范與標準；工程施工涉及的規范、標準及驗收規范、標準等須完全滿足所有中華人民共和國的規范、標準，包括（但不限于此）：
《通信局（站）防雷與接地工程設計規范》YD5098-2005
《通信局（站）防雷與接地工程設計規范》GB50689-2011
《通信局（站）防雷與接地工程驗收規范》YD/T5175-2009
《建筑物防雷設計規范》（GB50057-2010）
《建筑物電子信息系統防雷技術規范》（GB50343-2012）
《交流電氣裝置的接地》（DL/T621-1997）
《電氣裝置安裝工程接地裝置施工及驗收規范》（GB50169-2006）
《交流電氣裝置的過電壓保護和絕緣配合》（DL/T 620-1997）
1 聯合接地
在整個防雷系統中接地系統是一個基本前提，只有具備了良好的接地系統，防雷設備才能真正發揮作用。所以，接地系統的建設是所有防雷工作的基礎。
1) 接地是為了防止電磁干擾起屏蔽作用；
2) 接地是為了泄放過電壓以保護設備和人身安全；
3) 接地是為了起著工作回路的作用；
4) 接地是為了給通信設備提供零電位參考點。
5) 在受到雷擊時以供大電流泄放入地，以保護設備和人身安全。
水平接地體材料
水平接地體一般采用純銅線、鍍銅線、熱鍍鋅扁鋼、鋅包鋼等。
3、接地材料有以下要求：
a、采用熱鍍鋅鋼管時，鋼管壁厚不小于3.5m;
b、采用熱鍍鋅角鋼管，角鋼不小于50mm*50mm*5mm;
c、采用熱鍍鋅扁鋼時，扁鋼不小于40mm*4mm;
d、采用熱鍍鋅圓鋼時，圓鋼直徑不小于8m;
e、非金屬接地模塊型號：OK-MK/F，長寬高：500mm*400mm*60mm,
f、銅包鋼接地棒，鍍銅厚度；≤0.25mm，規格ф20*1500mm型號：OK-TBG/15
g、離子接地棒時，型號：OK-N54/1500 規格：ф50*1500mm
h、采用物理降阻劑時，電阻率R=0.45，降阻率在60-95%之間，石墨含量70%，型號：OK-JZ/25，規格：25KG一包。

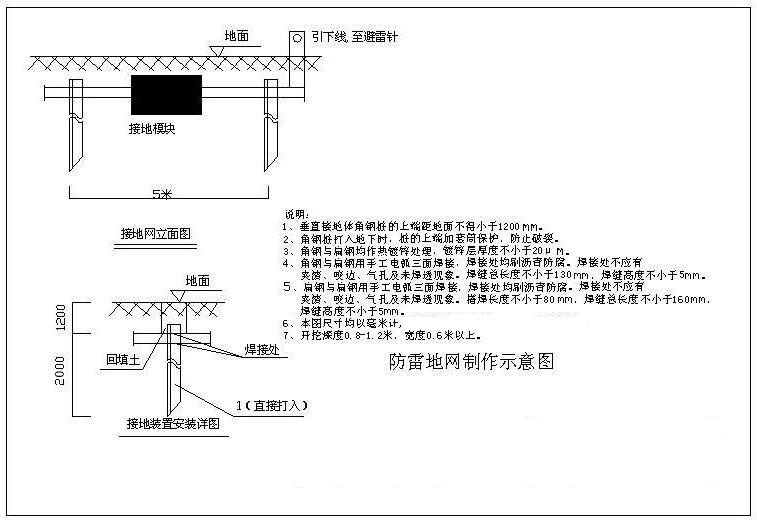

圖2 接地系統標準施工圖
1）接地線宜短、直，截面積為35~95mm2，材料為多股銅線。
2）接地引入線長度不宜超過30m，其材料為鍍鋅扁鋼，截面積不宜小于40mm×4mm或不小于95mm2的多股銅線。接地引入線應作防腐、絕緣處理，并不得在暖氣地溝內布放，埋設時應避開污水管道和水溝，裸露在地面以上部分，應有防止機械損傷的措施。
3）接地引入線由地網中心部位就近引出與機房內接地匯集線連通，對于新建站不應小于兩根。
1）接地匯集線一般設計成環形或排狀，材料為銅材，截面積不應小于120 mm2，也可采用相同電阻值的鍍鋅扁鋼。
2）機房內的接地匯集線可安裝在地槽內、墻面或走線架上，接地匯集線應與建筑鋼筋保持絕緣。
根據YD50698-2011的相關規定，把基站分為兩大類：
（1）一類地區：土壤電阻率≤1000Ω.m，接地網接地電阻≤10Ω。
（2）二類地區：土壤電阻率＞1000Ω.m，地網等效半徑應大于10m，地網四角還應敷設10m～20m的熱鍍鋅扁鋼作輻射型接地體，且應增加各個端口的保護、加強等電位連接等措施予以補償。水平接地網可使用接地模塊等材料。接地電阻≤10Ω。
1.6 接地體布置
由于雷電流相當于高頻電流，除接地體的電阻和電導外，接地體的電感和電容對沖擊阻抗發生作用。而在沖擊電流的作用下，沖擊等效半徑要比接地網面積的等值半徑小得多，即在沖擊電流的情況下，僅僅利用接地網很小的一塊面積。在有限的沖擊半徑內如何有效地利用所埋設的接地體，使雷電流幾乎同時地到達各個接地體，成為接地體布置的關鍵問題，以下給出幾種布置接地體的方法以供參考。
條形
弧形（輻射狀）
（3）網狀
（4）環形
質量保證措施
1、保證項目：
（1） 材料的質量符合設計要求；接地裝置的接地電阻值必須符合設計要求。
（2） 接至電氣設備、器具和可拆卸的其它非帶電金屬部件接地的分支線，必須直接與接地干線相連，嚴禁串聯連接。
檢驗方法：實測或檢查接地電阻測試記錄。觀察檢查或檢查安裝記錄。
2、基本項目：
接地（接零）線敷設：
平直、牢固，固定點間距均勻，跨越建筑物變形縫有補償裝置，穿墻有保護管，油漆防腐完整。
焊接連接的焊縫平整、飽滿，無明顯氣孔、咬肉等缺陷；螺栓連接緊密、牢固，有防松措施。
防雷接地引下線的保護管固定牢靠；斷線卡子設置便于檢測，接觸面鍍鋅或鍍錫完整，螺栓等緊固件齊全。防腐均勻，無污染建筑物。
檢驗方法：觀察檢查。
3、允許偏差項目：
扁鋼搭接長度≥2b；（注：b為扁鋼寬度。）
扁鋼搭接焊接3個棱邊。
檢驗方法：尺量檢查和觀察檢查。
1、接地體：
（1)防腐處理不好，焊接面按質量要求進行糾正，做好防腐處理。
（2)用基礎、梁柱鋼筋搭接面積不夠，應嚴格按質量要求去做。
（3)在每層的引下線對角鋼筋上用黃漆作明顯標記，以防引錯。
2、支架安裝：
（1) 支架松動。將支架松動的原因找出來，然后固定牢靠。
（2) 支架間距（或預埋鐵件）間距不均勻，直線段不直，超出允許偏差。重新修改好間距，將直線段校正平直，不得超出允許偏差。
（3) 焊口有夾渣、咬肉、裂紋、氣孔等缺陷現象。重新補焊，未允許出現上述缺陷為止。
（4) 焊接處藥皮處理不干凈，漏刷防銹漆。應將焊接處藥皮處理干凈，補刷防銹漆。
3、防雷引下線暗敷設
（1）焊接面不夠，焊口有夾渣、咬肉、裂紋、氣孔及藥皮處理不干凈等現象。應按規范要求修補更改。
（2）漏刷防銹漆，應及時補刷。
（3）主筋錯位，應及時糾正。
（4）引下線不垂直，超出允許偏差。引下線應橫平豎直，超差應及時糾正。
4、避雷網敷設
（1) 焊接面不夠，焊口有夾渣、咬肉、裂紋、氣孔及藥皮處理不干凈等現象。應按規范要求修補更改。
（2) 防銹漆不均勻或有漏刷處，應刷均勻，漏刷處補好。
（3) 避雷帶不平直、超出允許偏差，調整后應橫平豎直，不得超出允許偏差。
（4) 卡子螺絲松動，應及時將螺絲擰緊。
（5) 變形縫處未做補償處理，應補做。
5、避雷帶
（1) 焊接面不夠，焊口有夾渣、咬肉、裂紋、氣孔等，應按規范要求修補更改。
（2) 鋼門窗、鐵欄桿接地引線遺漏，應及時補上。
（3) 圈梁的接頭未焊，應進行補焊。
6、接地干線安裝
（1) 扁鋼不平直，應重新進行調整。
（2) 接地端子漏墊彈簧墊，應及時補齊。
（3) 焊口有夾渣、咬肉、裂紋、氣孔及藥皮處理不干凈等現象。應按規范要求修補更改。
