0755-23736914OBO MC50-B VDE電源防雷器功能和應用領域

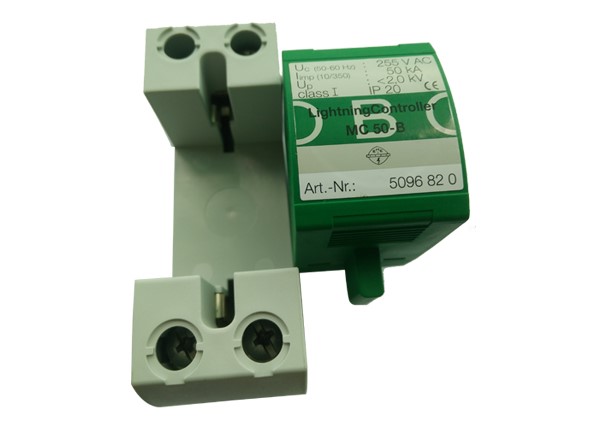

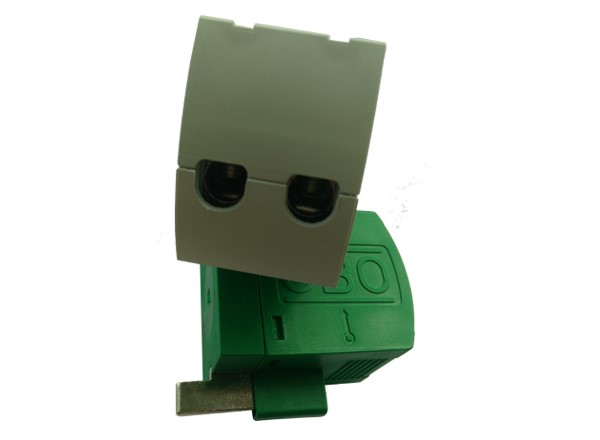

OBO MC 50-B VDE電源防雷器是一個插拔式多層火花間隙器件。該防雷器共有9層火花間隙組成,這9層火花間隙是由10片高能石墨電極圓盤疊合在一起構成的,高耐熱的特氟綸隔環,可靠地保證了火花間隙內部的安全距離。用螺栓固定的壓鑄鋅金屬連接板,將火花間隙組合在一起,箝制在精確的位置上。9層火花間隙中的8層間隙經過了大容量電容控制。因此,在安裝時不惜專門預留外泄電弧的空間。
該防雷器完全滿足標準DIN 0675 Part 6(Draft 11.89)A1、A2對B雷器件的要求,以及標準IEC 61643-1(02.98)對一級防雷器的要求。該裝置設計適用于0-1區之間(根據IEC62305-4)對雷電保護區的定義。
對于建筑物內的雷電保護安裝工程,OBO MC 50-B VDE電源防雷器提供電源線上雷電保護的等電位連接。該防雷器已經成功通過了安裝雷擊電流參數規定的測試。
OBO MC50-B VDE電源防雷器的安裝

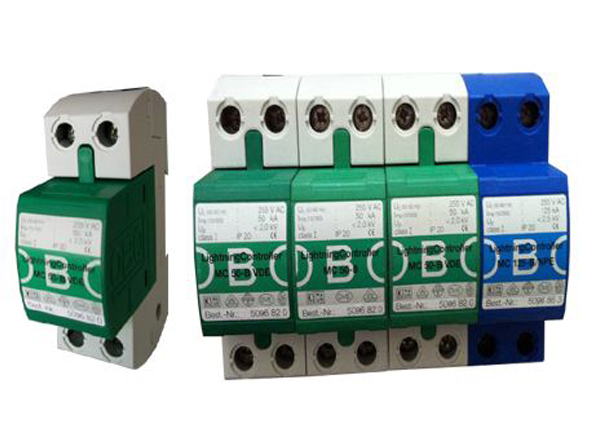

OBO MC 50-B VDE電源防雷器的外殼尺寸滿足節省空間的17.5mm寬度模數的要求,所以該防雷器容易安裝。通過卡接在35mm導軌上的方式實現簡便安裝。OBO MC 50-B VDE電源防雷器的L、N和PE接地端,提供了兩個接地端口,便于進行凱文接線方式。
注意:因為該防雷器的火花間隙時封裝的結構,所以在動作時,殼體外不會有電弧產生,安裝時不必專門預留外泄電弧的空間。
OBO MC50-B VDE電源防雷器的特性
1、密封結構設計,動作時無電弧外泄;
2、通過了安全性測試,獲得VDE、OVE、KEMA、KEUR、MEEI、EZU測試標志;
3、低保護水平;
4、模塊化設計;
5、每一段提供兩個連接端子;
6、后續電流遮斷能力強;
7、提供隧道式連接方式
OBO MC50-B VDE電源防雷器的使用優點
1、能夠密封安裝在任何標準的配電箱中;
2、適合所有應用場合中可靠的保護器,通過了多家獨立檢測機構的測試;
3、僅當B級和C級保護器直接的距離(線長)小于5米時,才需要安裝退偶器;
4、可方便進行檢測和維護;
5、容易進行凱文接線方式連接;
6、能偶使用在靠近變壓器的線路上; 7、無需接地跳線,安裝更方便、更安全;

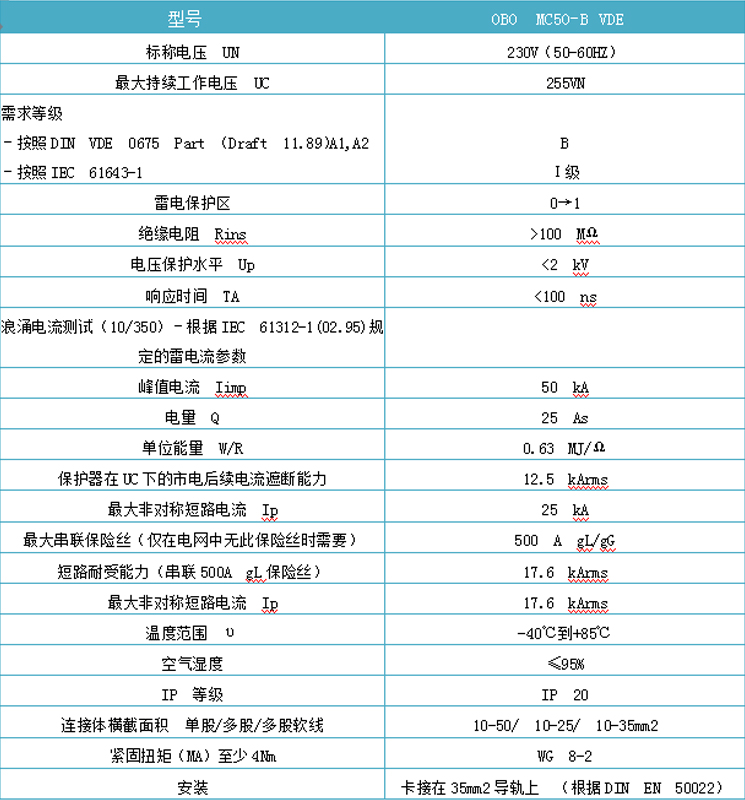

OBO MC50-B VDE電源防雷器技術參數:
