目錄
一、深圳市歐雷克公司簡介
二、風力發電防雷基礎知識
三、防雷保護分區的概念
四、風機防雷解決方案
五、安裝指導

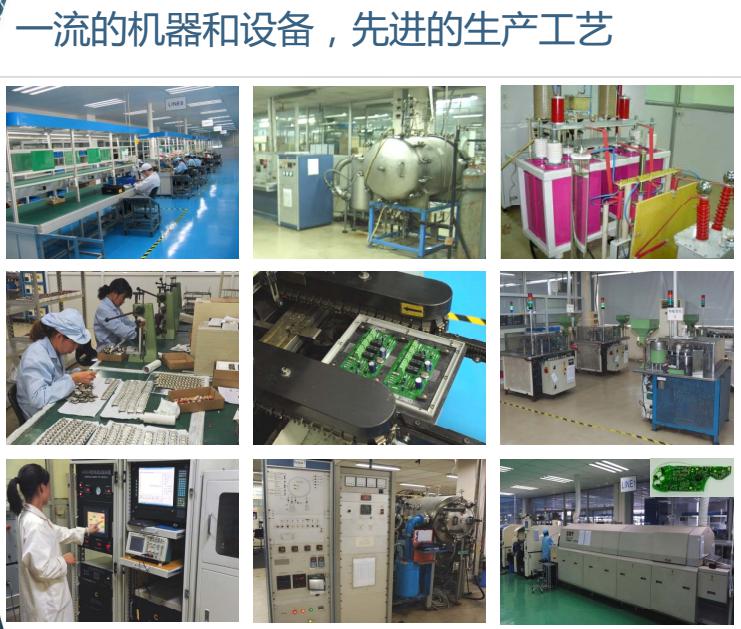

深圳市歐雷克電子科技有限公司坐落于科技前沿的中國深圳市，是一家是專業從事雷電過壓防護技術理論研究及防雷產品研發、制造、銷售于一體的高科技防雷企業。本公司生產銷售三合一防雷器、二合一防雷器、電源防雷器、電涌保護器、電源防雷箱、電源防雷模塊、電源防雷插座、信號防雷器、網絡信號防雷器、控制信號防雷器、視頻信號防雷器、天饋防雷器、避雷針、提前放電避雷針、進口避雷針等防雷產品，已廣泛應用于電信、醫療、航空、安防、金融、證券、交通、石化、光伏太陽能、風電及氣象等各個領域。多年來本公司產品以性能穩定而可靠的質量以及完善的售后服務贏得了國內外廣大用戶的信賴。
歐雷克防雷產品系列：
電源防雷器（電源防雷模塊）
電源防雷箱（單相電源防雷箱、三相電源防雷箱）
光伏系統防雷器
風電系統防雷器
三合一防雷器（監控攝像機防雷器、球機防雷器）
電源視頻二合一防雷器（監控攝像機防雷器、槍機防雷器）
電源網絡二合一防雷器（監控攝像機防雷器、網絡攝像機防雷器）
電話防雷器（音頻信號防雷器）
網絡信號防雷器（網絡交換機防雷器、網線防雷器）
控制信號防雷器（雙絞線信號防雷器）
視頻信號防雷器（硬盤錄像機防雷器、視頻線信號防雷器）
天饋防雷器（衛星天線防雷器）
避雷針（直桿避雷針、優化避雷針、球形避雷針）
提前放電避雷針（國產、進口）

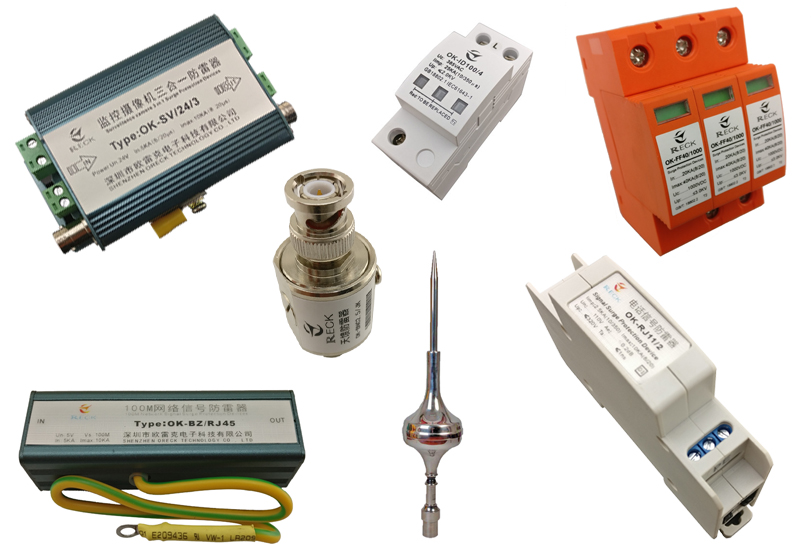

歐雷克防雷產品概覽：
雷擊防護的基本原理

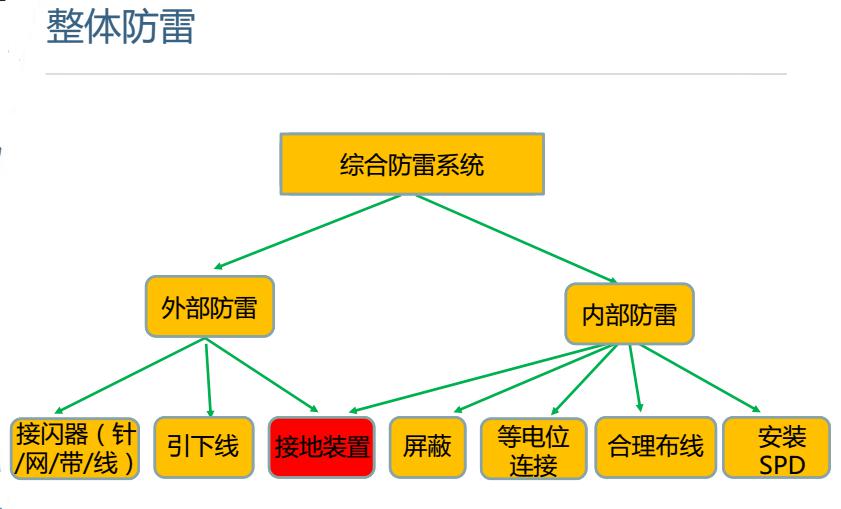

雷擊防護：就是通過合理、有效的手段將雷電流的能量盡可能的引入到大地，是疏導，而不是堵雷或消雷。正常采用的方法是采用提前放電避雷針或避雷針塔防護。避雷針（或避雷帶、避雷網、避雷針塔）、引下線和智能接地系統構成外部防雷系統，主要是為了保護建筑物免受雷擊引起火災事故及人身安全事故；完整的防雷還包括內部防雷系統則是防止雷電和其它形式的過電壓侵入設備中造成損壞，這是外部防雷系統無法保證的，為了實現內部避雷，需對建筑物進出各保護區的電纜、金屬管道等安裝過電壓保護器進行保護并良好接地。
A、多級分級（類）保護原則：即根據電氣、微電子設備的不同功能及不同受保護程序和所屬保護層確定防護要點作分類保護；根據雷電和操作瞬間過電壓危害的可能通道從電源線到數據通信線路都應做多級層保護。
B、外部無源保護：在0級保護區即外部作無源保護，主要有提前放電避雷針（網、線、帶）和接地裝置（接地線、地極）。 保護原理：當雷云放電接近地面時，它使地面電場發生畸變。在避雷針（線）頂部，形成局部電場強度畸變，以影響雷電先導放電的發展方向，引導雷電向避雷針（線）放電，再通過接地引下線，接地裝置將雷電流引入大地，從而使被保護物免受雷擊。這是人們長期實踐證明的有效的防直擊雷的方法。然而，以往一般認為用避雷針架空得越高越好（一般只按45度角考慮），且使用被動放電式避雷針，其反應速度差，保護的范圍小以及導通量小。根據現代化發展的要求，避雷針應選擇提前放電主動式的防雷裝置，并且應該從30度、45度、60度等不同角度考慮，安裝，以做到對各種雷擊的防護，增大保護范圍以及增加導通量。建筑物的所有外露金屬構件（管道），都應與防雷網（帶，線）良好連接。

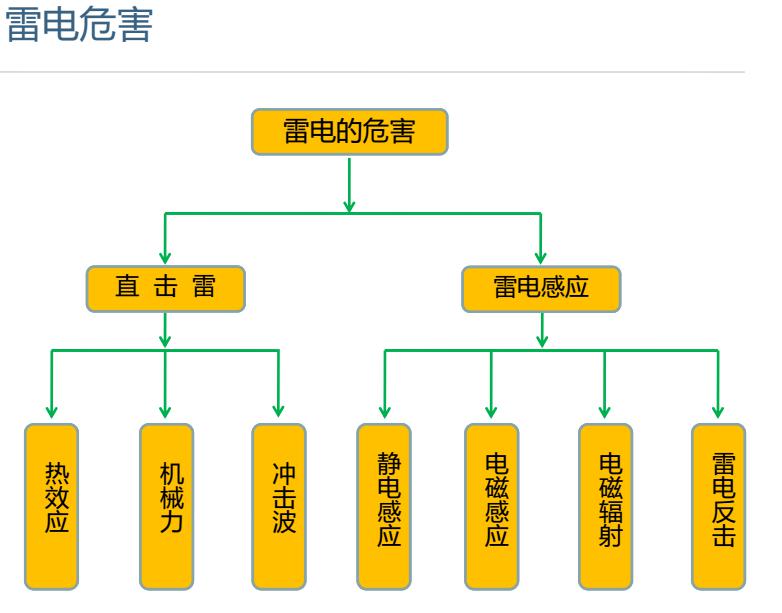

風能是當前技術最成熟、最具備規模開發條件的可再生潔凈能源。風能發電為人與自然和諧發展提供了基礎。由于風力發電機組是在自然環境下工作，不可避免的會受到自然災害的影響。 由于現代科學技術的迅猛發展，風力發電機組的單機容量越來越大，為了吸收更多能量，輪轂高度和葉輪直徑隨著增高，相對的也增加了被雷擊的風險，雷擊成了自然界中對風力發電機組安全運行危害最大的一種災害，并且雷擊對風電機組造成的危害主要有直擊雷、感應雷、雷電波侵入、地電位反擊等形式。雷電釋放的巨大能量會造成風力發電機組葉片損壞、發電機絕緣擊穿、控制元器件燒毀等。在風力發電機組主要部件按雷擊毀壞率由高到低排列是：電控系統（40%-50%）、葉片（15%-25%）、發電機（5%），按雷擊引起的維修成本由大到小排列依次是：葉片、發電機、電控系統、通訊系統。 為了降低自然災害帶來的損失，必須充分了解它，并做出有針對性的防范措施。

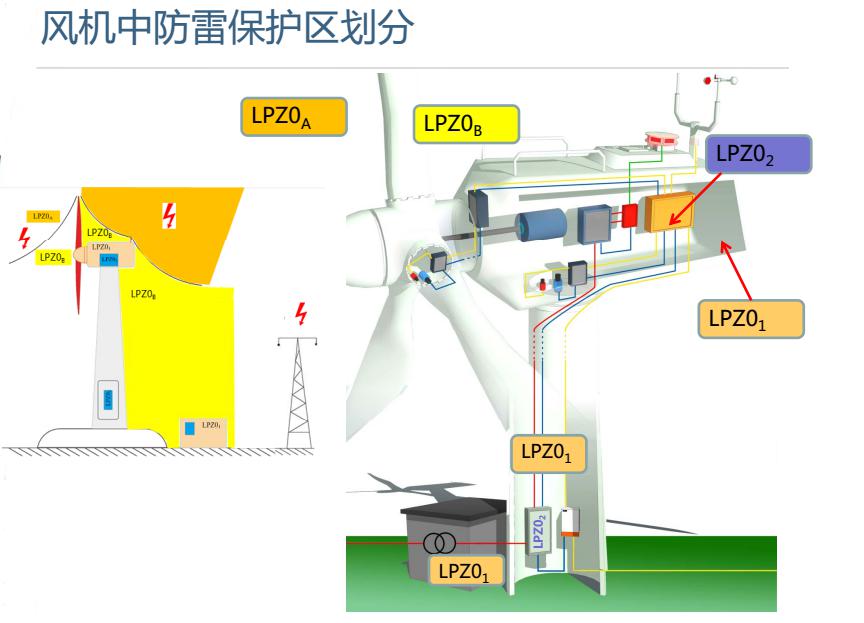

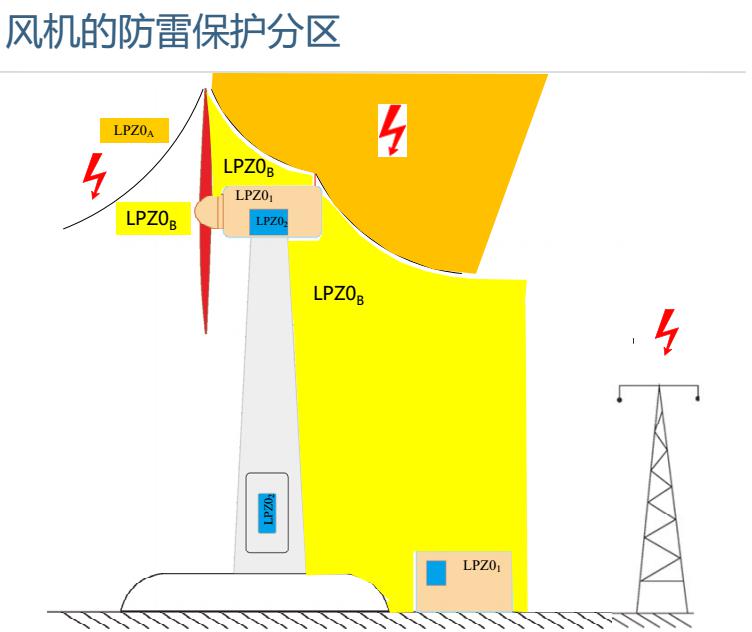

防雷保護分區的劃分

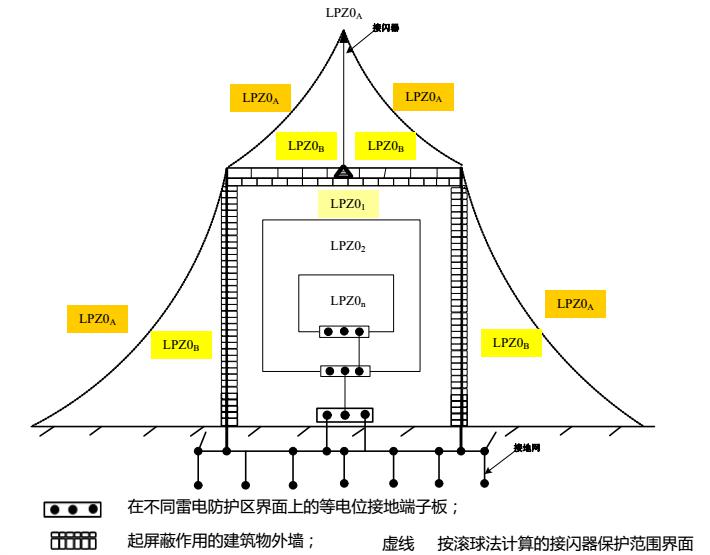

防雷保護區定義：
LPZ0A區：本區內的各物體都可能遭到直接雷擊和導走全部雷電流；本區內的電
磁場強度沒有衰減。
LPZ0B區：本區內的各物體不可能遭到大于所選滾球半徑對應的雷電流直接雷擊
；本區內的電磁場強度沒有衰減。
LPZ1區：本區內的各物體不可能遭到直接雷擊；流經各導體的電流比LPZ0B區更
小；本區內的電磁場強度可能衰減，這取決于屏蔽措施。
LPZn+1區后續防雷區：當需要近一步減小流入的電流和電磁場強度時，應增設后
續防雷區，并按照需要保護的對象所要求的環境區選擇后續防雷區的要求條件。

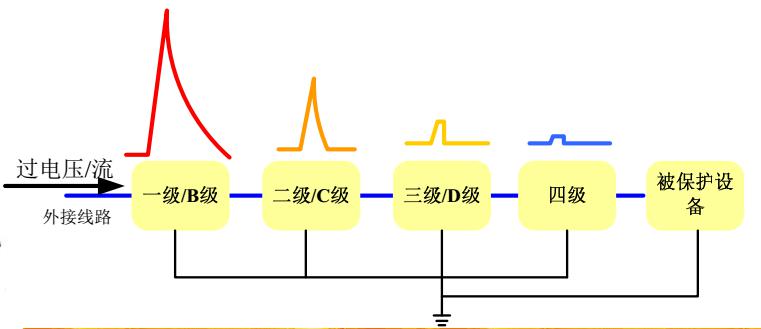

分級防護的原理：
1、設施對浪涌的暴露程度（不是設備容量的大小）；
2、被保護設備的重要程度和耐壓值；
3、被保護設備所處雷擊區的強度；
4、設施內電子和電氣設備產生的電力干擾程度。
分級保護的式列

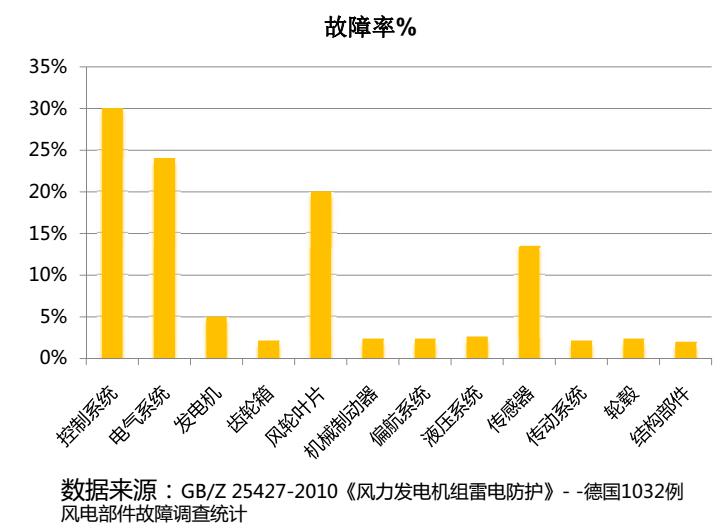

風電遭受雷擊故障率統計：

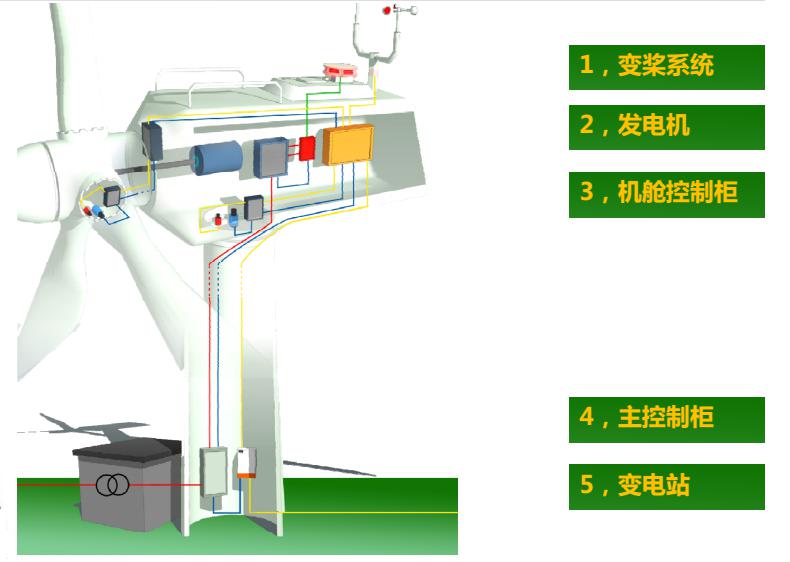

風機系統：
風機解決方案概述：
1、風力發電機系統的防雷是一個系統工程，它包括直擊雷的防護、感應雷的防護、等電位連接措施、屏蔽措施、規范的綜合布線、安裝電涌保護器、完善合理的接地系統，等六個部分組成。
2、風力發電機系統的防雷設計應進行 面規劃、綜合治理、多重保護，將外部防雷措施和內部防雷措施整體統一考慮，做到安全可靠、技術先進、經濟合理、施工維護方便。
綜合防雷工程包含：完善的外部防直擊雷系統、合理配置過電壓防護裝置（含電源、通信）、良好的等電位連接三個有機的整體。

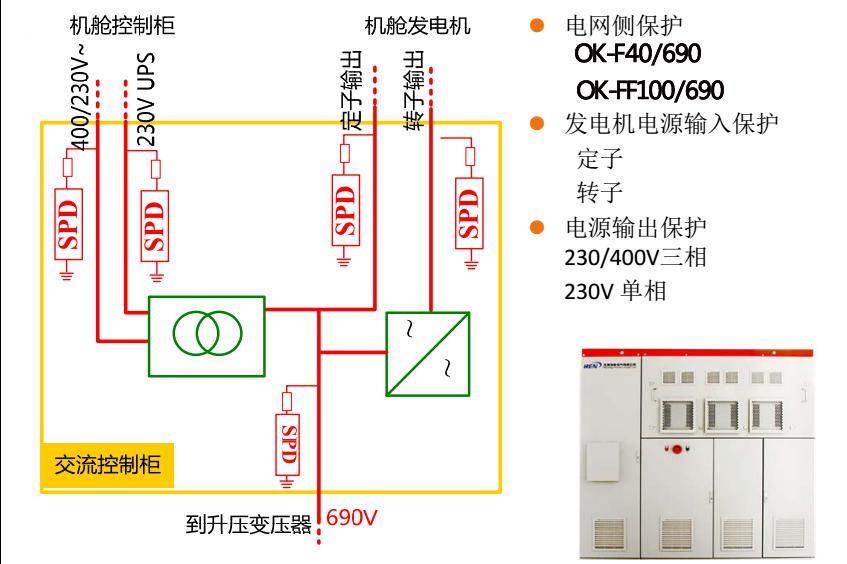

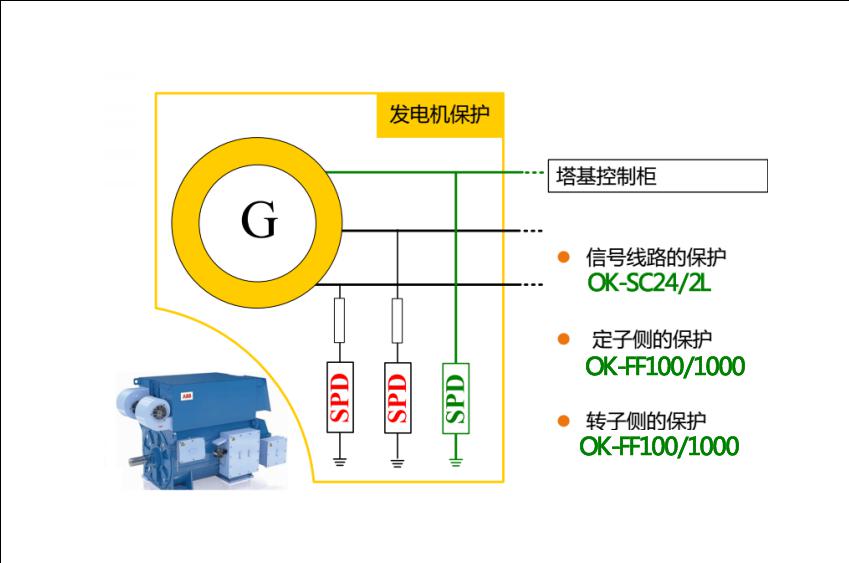

發電機的保護：

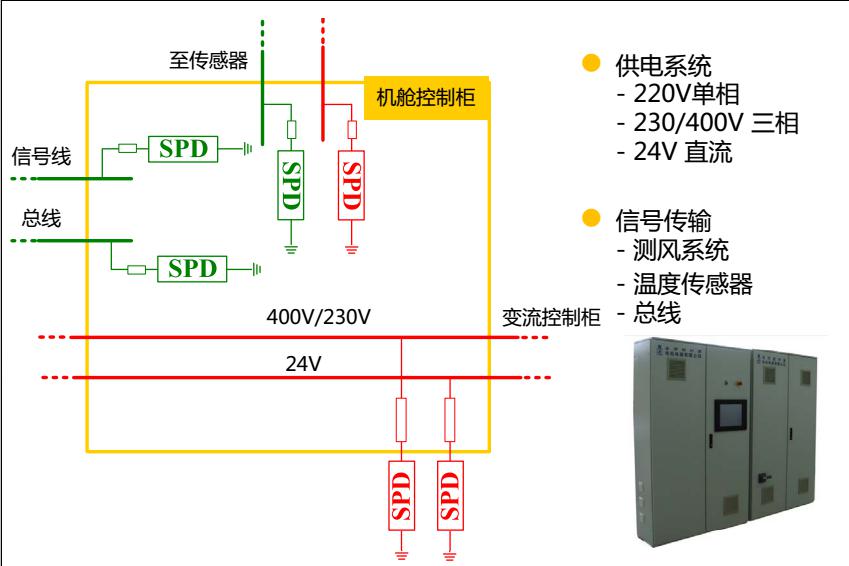

機艙控制柜保護：

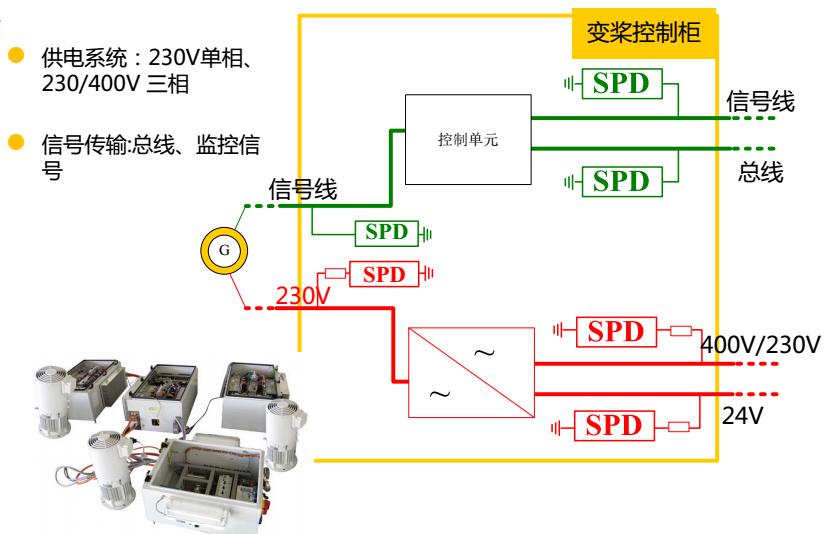

變槳控制系統保護：
塔基變流控制柜防雷保護：

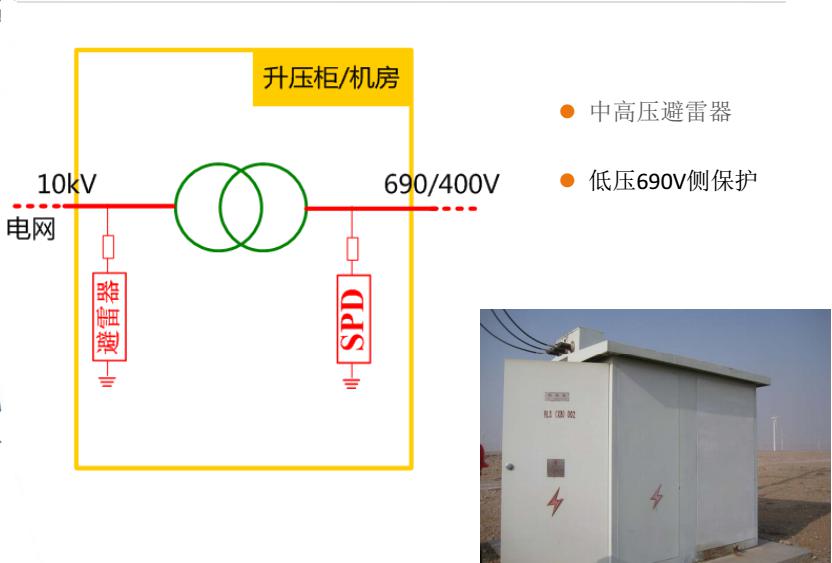

升壓柜、機房保護：
