現代社會節能環保已成為人了門越來越關注的話題，道路照明是城市照明的重要組成部分，傳統的路燈常采用，高壓鈉燈360度發光，光損失大的缺點造成了能源的巨大浪費。LED路燈具有環保無污染、耗電少、光效高、壽命長等特點，因此，LED路燈將成為節能改造的最佳選擇。

  然而大家都知道LED路燈屬于戶外照明，LED路燈遭受到雷擊的可能性較大，如不采取防雷措施，易導致LED路燈不能正常上作，輕則導致路燈損壞，重則引起火災或人員傷亡，從而帶來經濟損失。近年來全國安裝的LED路燈有相當一部分都出現了這類問題。下面是深圳歐雷克防雷廠家對于LED路燈系統的防雷解決方案。

一.直擊雷

  直擊雷蘊含極大的能量峰值電壓可達5000kv的雷電流入地具有極大的破壞力。會造成以下三種影響

  a 巨大的富電流在數微秒時間內流下地使地電位迅速拾高造成反擊事故危害人身和設備安全。

  b 雷電流產生強大的電磁波在電源線和信號線上感應極高的脈沖電壓。

  c 雷電流流經電氣設備產生極高的熱量造成火災或爆炸事故。

二.傳導雷

  遠處的雷電擊中線路或因電磁感應產生的極高電壓由室外電源線路和通信線路傳至建筑物內室內的電氣設備。

三.感應雷

  云層之間頻繁放電產生強大的電磁波導致共模和差模干擾影響電氣設備運行。

四.開關過電壓

  供電系統中的電感性和電容性負載開啟或斷開、地極短路、電源線路短路等都能在電源線路上產生高壓脈沖脈沖電壓可達正常電壓的3到5倍可嚴重?fù)p壞設備。破壞效果與雷擊類似。

  那么我們又將如何防范雷擊事故的發生呢?經過深圳歐雷克防雷廠家工程部室研究發現以下幾種方式是防范路燈被雷電破壞最有效的辦法。

1 外部防雷與內部防雷相結合

  現在一般的LED路燈外部都是導體材料本身就相當于一個避雷針在設計上必須安裝引下線和地網這些系統構成外部防雷系統。該系統可避免LED路燈因直擊雷引起火災及人身安全事故。內部防雷系統是指路燈內部通過接地、設置電壓保護等方式對設備進行保護。

該系統可防止感應雷和其他形式的過電壓侵入造成電源毀壞、這是外部防雷系統無法保證的。這兩者之間是相輔相成的互為補充。內部防雷系統在很多器件上例如外殼、進出保護區的電纜、金屬管道等都要連接外部防雷系統或者設置過壓保護器并進行等電位連接。

2 防雷等電位連接

  徹底消除雷電引起的毀壞性的電位差電源線、信號線、金屬管道等都要用過壓保護器進行等電位連接各個內層保護區的界面處也要進行局部等電位連接各個局部等電位連接處要互相連接最后與主等電位處相連。

3 設置雷電保護區

  目前LED路燈除了電源設備外還會設置一些通信設備用于控制路燈的開關及亮度這些設備及電源都需要安置在雷電保護區內保護區域直接受外殼屏蔽。此處的電磁場要弱得多。

4 高質量保護設備--防雷模塊和過壓保護模塊

  防雷器的作用是在最短時間(納秒級)內將被保護系統連入等電位系統中使設備各端口等電位。同時將電路中因雷擊而產生的巨大脈沖能量經短路線釋放到大地降低設備各接口端的電位差從而起到保護設備的作用。中電華星技術研發團隊認為LED路燈電源模塊不僅要按照上述要求進行設計而且必須經過嚴格的檢驗程序。

  a 具有恒壓輸出功能或具有恒流輸出功能或兩者功能兼有的控制裝置應采用GB19510.12/IEC61347-2-13安全標準檢驗。

  b 對僅具有控制LED亮暗、閃動、顏色等邏輯變化功能的控制裝置應采用GB19510.12/IEC61347-2-11安全標準檢驗。

  c 如果一個控制裝置兼有上述兩者的功能的應按照GB19510.12/IEC61347-2-13安全標準檢驗。

  實踐證明經過科學的設計及嚴格的檢驗不僅能確保LED路燈系統不受到雷電的傷害而且杜絕了雷電對電源設備的共模和差模干擾。下面我們來介紹一下防雷擊的電源電路設計方案。

一、LED路燈供電系統一般由以下方式組成：

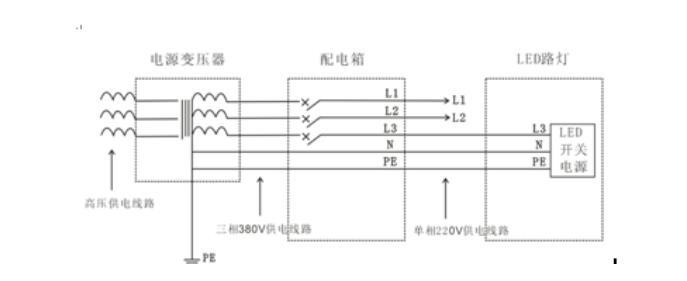

如上圖所示，LED供電線路是高壓線路經變壓器變壓后，再到配電箱進行配電后連接過來的。高壓供電線路、三相供電線路、單相供電線路三段線路任何一段遭受直接雷擊或產生浪涌過電壓都可能侵入LED路燈造成設備損壞。

2 防雷措施

依據GB50343-2012《建筑物電子信息系統防雷技術規范》，供電系統應進行多級防雷保護。根據LED路燈系統現場實際情況，應在配電箱處安裝B級大通流防雷模塊，最大通流量可選60KA，100KA，作為第一級防雷保護，泄放來自高壓線路及三相供電線路侵入的浪涌。

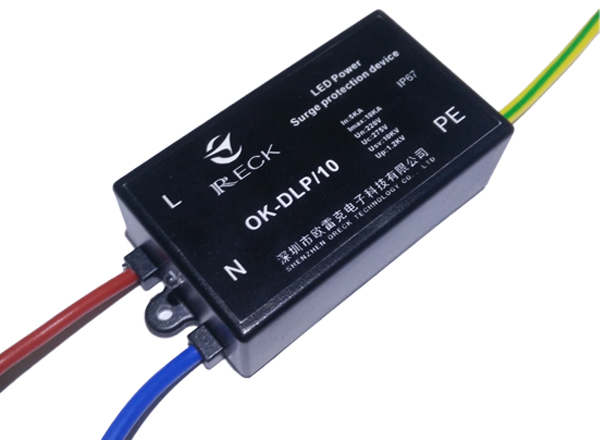

配電箱與LED路燈的距離一般在100米以上，這段單相供電線路如果產生浪涌將會直接侵入LED路燈系統，而且大通流防雷器泄放大能量浪涌之后殘壓也會比較高，一般在2500V左右，為了限制殘壓以及防止單相供電線路浪涌的侵入，應該在LED開關電源前安裝LED路燈防雷器來進行末級防雷。

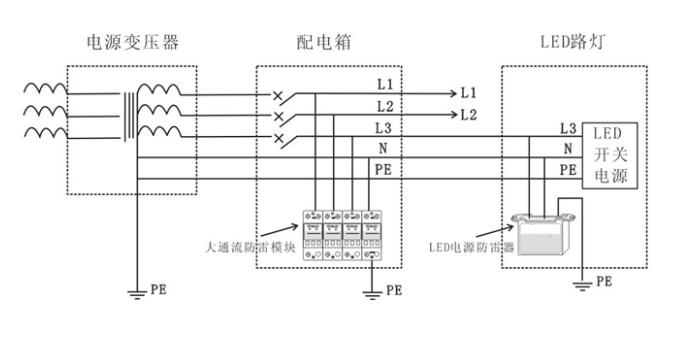

參考下圖：

3、防雷器接地

  在LED路燈系統中，不建議將LED防雷器地線直接連接供電系統PE線或鎧裝線金屬外皮，這種情況LED防雷器離PE線的接地點實際會有較長一段距離，距離太長會影響防雷器泄放效果。建議做單獨接地，接地常用的材料主要有：銅包鋼接地棒、接地模塊、鍍鋅扁鋼、鍍鋅角鋼等，考慮到成本，建議用鍍鋅角鋼及扁鋼來做接地。

如果LED路燈立桿鋼結構的接地電阻在10歐姆以下，這不需要再另作地網，如果在10歐姆以上，則要在鋼結構的旁邊另做接地體，用5*50*50*2000mm的鍍鋅角鋼打入地下，再用4*40mm的鍍鋅扁鋼把鍍鋅角鋼連接起來，然后用扁鋼將人工地網與鋼結構連接起來。
