1  概述

手搖升降桿是為升降天線而設計。本產品采用內置滑輪和鋼絲繩來提升各級桿，產品穩定可靠，操作方便，符合產品的使用要求?？煽焖?、可靠和安全地天線設備上升至預定的高度。工作完畢后，可快速、可靠的將設備下降到預定的高度。升降桿采用高強度鋁合金型材，表面進行陽極硬化處理，具有較高的硬度，耐磨性和抗腐蝕性，同時升降快、噪音小、運行平穩等優點。本產品適用于低增益喇叭天線的升降作業。

2  工作原理

內置滑輪和鋼絲繩，當升降桿升起后，鋼絲繩不裸露在外，在設計時，桿與桿之間有限的空間內合理安排鋼絲繩的纏繞方式。

第一，升降桿的管材界面采用正方形截面，這是因?yàn)闂U內壁要安裝滑輪，需要找合適的安裝平面；相同壁厚和截面積的管材，方形比圓形的抗彎截面系數大。

第二，升降桿的鋼絲繩與桿體之間的纏繞形式如圖1所示。主動鋼絲繩的安裝平面在桿的中間平面內，從動鋼絲繩的安裝平面在桿的中間平面內，且與主動鋼絲繩安裝平面垂直。這種形式可以避免兩根鋼絲繩在同一平面內相互交叉碰撞。

第三，滑輪安裝關鍵在于減小摩擦。鋼絲繩在滑輪滾動時產生的摩擦力是實際存在的，如果設計考慮步驟，摩擦力很大，直接影響能否提起各級桿以及鋼絲繩的粗細。所以在設計時滑輪內安裝了滾動軸承。

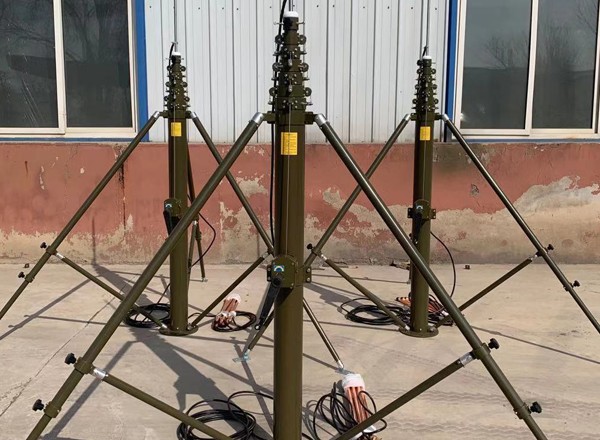

該升降桿系統采用鋼絲繩傳動，自鎖性能好，能實現可靠的自鎖，提高了產品的使用可靠性。產品如圖1所示。

圖1  產品示意圖

3  主要性能和技術參數

升降高度：15米

閉合高度：2.55米

升降桿載重: ≤5KG

升降桿自重：50kg

管體材質：鋁合金

管徑采用：φ120mm-φ40mm（8節）

驅動形式 ：手搖

傳動方式：外置2條鋼絲繩（304材質）拉線形式升降

升降桿顏色：軍綠色（1、升降桿每節桿體顏色為軍綠色；2、第二節管壁加印顯示米數；3、三腳架鋁管軍綠色）

管壁加裝導線環，避雷針與桿體轉接件螺紋連接

避雷裝置：預放電式避雷針（Kreze-IF）1個，下引線25平方（15米），接地棒6根

升降桿組件：避雷針裝置1套,一組拉線盒（拉線三層），拉線盒地腳釘一組(3個)，三腳架地腳釘(6個)，升降桿底盤地腳釘(6個),膨脹螺絲M14*150mm（6個）

4  安裝方式

1. 固定方式：將設備放置于平整地面或移動車上，通過升降桿底部連接孔，將升降桿固定。

2. 移動方式：將升降桿放置于平整地面，通過底部加固的三腳架來實現，打開三腳架實現升降桿作業。

5  升降桿架設

5.1  升降桿架設注意事項

a) 升降桿必須安裝于平坦、堅實的基礎上，確保安裝承重后不下沉，不傾斜。如果傾斜，會影響升降桿的使用，也會造成升降桿的損壞。

b) 升降桿的承重不能超過額定重量，以免升降桿傾斜、彎曲。

c) 升降桿使用過程中應確保升降桿上空無異物遮擋。

d) 升降桿使用過程中應使桿體保持豎直狀態。

e) 升降桿使用過程中如出現升降不靈活或卡死等異?，F(xiàn)象，應立即停止工作，查明原因、排除故障后再操作。

f) 升降桿使用過程中要注意鋼絲線的情況，避免拉扯或者壓線。

g) 嚴禁私自拆卸或者更換升降桿部件。

5.2  升降桿架設步驟

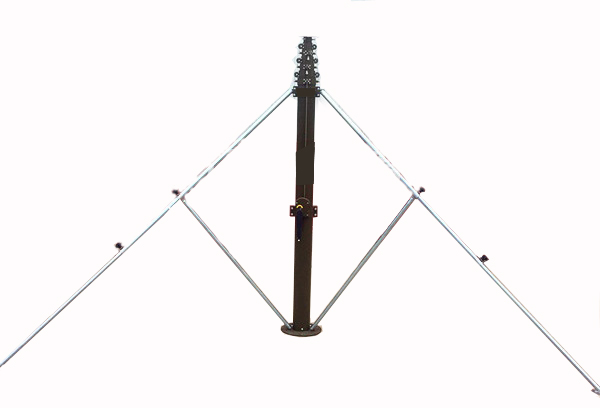

a) 升降桿直立放置于平整、堅實的地面上，如圖2。

b) 依次松開升降桿支架三個支桿上的手?jǐn)Q螺釘，抽出支桿并伸展至地面。升降桿直立于地面。抽拉支桿頂住地面。再將手?jǐn)Q螺釘擰緊，如圖2。

圖2  三腳架展開示意圖

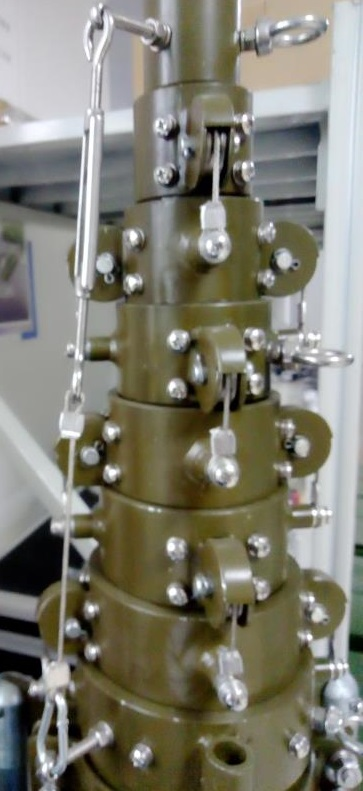

c) 解開緊線器，將手搖把裝到升降桿上。如圖3。

圖3  升降桿緊線器及過線環示意圖

d) 在升降桿頂端安裝避雷針組件。

e) 將避雷針?biāo)孟乱€通過升降桿上的過線環，安裝到避雷針組件上，如圖3。

f) 將避雷針下引線另一端及接地棒引線一端，與升降桿底部連接，用螺母壓緊，如圖4。

g) 將接地棒間隔1米，砸入地面。

圖4  避雷針下引線及接地棒示意圖

h) 操作手搖式升降裝置將升降桿緩緩升起，注意舒展接閃器所用線纜。

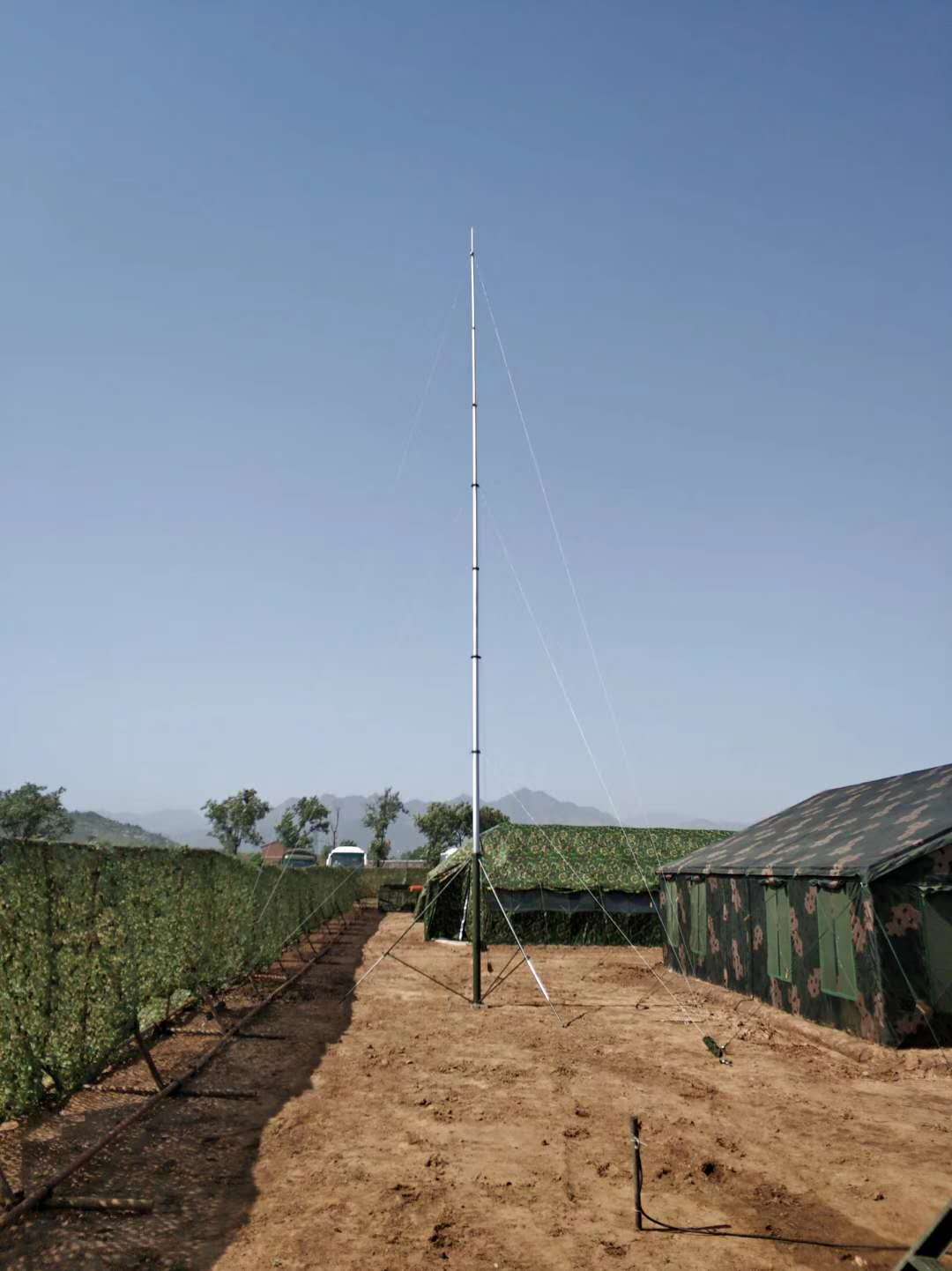

i) 將升降桿升至指定位置，進入正常工作。展開狀態如圖5。

j) 工作結束后，將升降桿緩緩降落，同時，收卷線纜。

k) 降落結束后，將第一節升降桿，手動緩緩壓下后，緊線器鎖緊升降桿第一節和最后一節。

l) 拆除手搖把，收回接閃器升降桿，放置于其他位置。

圖5  升降桿展開示意圖

6、帶拉線的升降桿架設拉線方法(以在地面架設三層拉線為例)

a) 將升降桿垂直固定在水平基礎上。

b) 根據最大升高時的拉線長度和拉線方法選定地釘位置，地釘距離要大于升降桿高度的2/3，每120°打入一個地釘。

c) 掛上拉線盒(一般情況3個),將短拉線掛在第一節升降桿卡勾上，三根線同時拉緊，并保持升降桿與地面垂直。

d) 第一根線拉緊后，再將拉線盒的第二根線和第三根線掛在升降桿的第其他節卡勾上，再把二、三根線全部拉出。

e) 搖動搖把升起升降桿,每個拉線盒用一人監視升降桿升起過程,邊升起邊放線,保證升降桿垂直升起,當發現傾斜時,調整對應拉線,以糾正傾斜。

f) 當升降桿達到指定高度，第二節管體上有明顯刻度，即停止上升，調整各拉線,同時緊好拉線，調整升降桿與地面垂直角度。

j) 升降桿下降時,各拉線應跟隨逐漸收短,直至閉合。

7  升降桿其他注意事項

a) 升降桿在搬運過程中，檢查緊線器是否緊線到位，禁止抽拉各活動關節，必須搬抬首節，避免無法升降。

b) 升降桿使用過程中檢查各鋼絲繩是否在槽輪中避免升降過程中鋼絲繩斷裂。

c) 升降桿在使用過程中，必須保證每節桿體與地面垂直，防止桿體出現升降抱死情況。

升降桿使用過程中檢查頂端是否到位，如果其他升降桿已經接觸到位，不再搖手把下降，將頂端桿輕壓到位。
